1產品描述

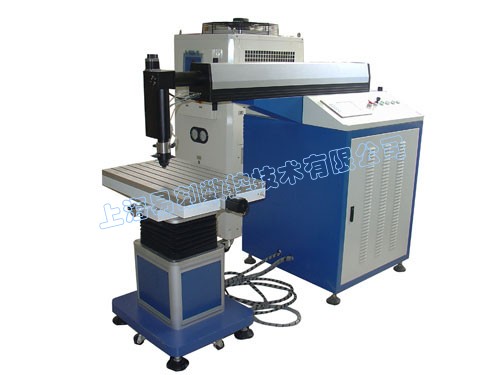

YK-YAG500激光切割機利用激光技術和數控技術設計而成的一種自動化設備，具有速度快、低成本、穩定等特點。主要用于6mm以下金屬板材、管材進行非接觸切割打孔，切縫可達0.10mm，適合不銹鋼板、鐵板、銅片、硅片等材料的切割打孔，用于在電子、裝飾、模具、手機數碼、鈑金和五金行業。
YK-YAG500激光切割機是應用高能脈沖激光對物件進行切割。通過激光電源對氙燈脈沖放電，形成一定頻率和脈寬的光波經聚光腔輻射到Nd3+:YAG晶體，晶體發光經諧振后發出1064nm的脈沖激光，再經擴束、反射、聚焦后照射在
工件上使局部熔化、氣化達到切割。設備配備工業PC機控制的高精度數控工作臺，切割時通過對激光頻率、脈寬、工作臺速度、移動方向進行高精度切割和打孔。
切割特點
切割速度快、切縫細
切割面平滑、切割精度高
非接觸切割，切割材料不變形
切割幅面可訂制
性能穩定，使用壽命長
2標準配置
|
名稱
|
規格
|
數量
|
單位
|
備注
|
|
激光電源
|
恒流高頻脈沖激光電源
|
1
|
套
|
|
|
激光器
|
Nd：YAG激光器
|
1
|
套
|
|
|
工作臺
|
700mm×450mm
|
1
|
套
|
|
|
升降輸出頭
|
自動，60mm
|
1
|
套
|
|
|
冷卻系統
|
水冷
|
1
|
套
|
|
|
工控電腦主機
|
清華同方（含切割軟件）
|
1
|
套
|
|
|
工控電腦顯示器
|
17寸液晶
|
1
|
臺
|
|
3技術參數
|
機型
|
YK-YAG500
|
|
外形尺寸(長×寬×高)
|
1600mm×800mm×1300mm
|
|
激光器
|
YAG
|
|
波長
|
1064nm
|
|
泵浦源
|
氙燈
|
|
大功率
|
500W
|
|
控制系統
|
PC
|
|
脈沖寬度
|
0.1～1.0ms
|
|
連續頻率
|
0～200Hz
|
|
切割速度
|
12mm/s
|
|
切割厚度
|
6mm
|
|
小線寬
|
0.1mm
|
|
瞄準定位
|
紅光指示
|
|
運動系統
|
3軸（自動）
|
|
控制終端
|
PC+切割軟件
|
|
行程
|
300mm×300 mm×60 mm
|
|
空程速度
|
100mm /s
|
|
定位精度
|
±0.05mm（X軸、Y軸）
|
|
重復精度
|
±0.03mm（X軸、Y軸）
|
|
冷卻系統
|
水冷
|
|
冷卻功率
|
5P冷水機
|
|
冷水機尺寸(長×寬×高)
|
720mm×600mm×1550mm
|
|
電力系統
|
15kW，三相
|
|
供電要求
|
380V±10%，50Hz，40A
|
|
耗材
|
氙燈、保護鏡片、保護氣
|
|
可選配件
|
定制夾具、旋轉工作臺
|

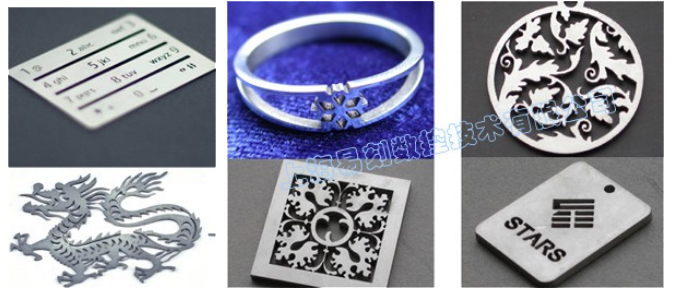

4打印效果
